MessageSujet: Re: Restauration/Modification de mon JZR (integral...)   Dim 9 Déc - 12:31

Toutes les cotes sont faciles a prendre sur un JZR, et pas besoin qu'il soit demonté !
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Slider

avatar

Messages : 61
Date d'inscription : 12/07/2012
Age : 39
Localisation : Aisne

MessageSujet: Re: Restauration/Modification de mon JZR (integral...)   Dim 9 Déc - 12:34

Quelqu'un a-t-il une photo de l'accouplement entre le'arbre de transmissin et la boite d'un 650cx ?
Ca me parait bizarre, mais a priori, il y a une vis de maintien du cardan sur la boite du 500, mais pas sur le 650 ?
Merci d'avance !
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Slider

avatar

Messages : 61
Date d'inscription : 12/07/2012
Age : 39
Localisation : Aisne

MessageSujet: Re: Restauration/Modification de mon JZR (integral...)   Dim 9 Déc - 12:37

EEdu62 a écrit:
A la hauteur

Des moifications engagées ...
De la motivation ...
et de tes capacités ....


Tu ne parles pas du moteur
bounce

Toujours en HONDA CX ?????
Rien de spécial ???

Du SLIDER inside
cheers


Je vais "juste le passer en 650" avec une petite remise en etat au passage ! Et je garde le 500 qui tourne comme une horloge au cas où...
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
cedric53

avatar

Messages : 492
Date d'inscription : 21/02/2011
Age : 37
Localisation : Mayenne

MessageSujet: Re: Restauration/Modification de mon JZR (integral...)   Dim 9 Déc - 12:38

J'ai regardé sur mes 2 moteurs en bas le 500 a bien la gorge pour le 650 non...
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
EEdu62

avatar

Messages : 191
Date d'inscription : 22/01/2012
Age : 56
Localisation : CALAIS

MessageSujet: Re: Restauration/Modification de mon JZR (integral...)   Dim 9 Déc - 16:54

Slider a écrit:



Je vais "juste le passer en 650" avec une petite remise en etat au passage ! Et je garde le 500 qui tourne comme une horloge au cas où...

Tu n'auras plus qu'à indiquer



A améliorer ... un peu vite fait !
cheers
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
cedric53

avatar

Messages : 492
Date d'inscription : 21/02/2011
Age : 37
Localisation : Mayenne

MessageSujet: Re: Restauration/Modification de mon JZR (integral...)   Dim 9 Déc - 16:56

EEdu62 a écrit:
Slider a écrit:



Je vais "juste le passer en 650" avec une petite remise en etat au passage ! Et je garde le 500 qui tourne comme une horloge au cas où...

Tu n'auras plus qu'à indiquer



A améliorer ... un peu vite fait !
cheers

trop fort!!! Laughing Laughing
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Slider

avatar

Messages : 61
Date d'inscription : 12/07/2012
Age : 39
Localisation : Aisne

MessageSujet: Re: Restauration/Modification de mon JZR (integral...)   Dim 9 Déc - 17:11

cedric53 a écrit:
J'ai regardé sur mes 2 moteurs en bas le 500 a bien la gorge pour le 650 non...

Merci cedric, et c'est bien ce qui m'inquiete... Comment est bridé le cardan sur le 650 ??? S'il n'est pas serré correctement sur l'arbre de sortie moteur, il risque de prendre du jeu et les cannelures ne vont pas faire long feu...

Quelqu'un sait comment est fait le serrage ???

Merci d'avance !
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Slider

avatar

Messages : 61
Date d'inscription : 12/07/2012
Age : 39
Localisation : Aisne

MessageSujet: Re: Restauration/Modification de mon JZR (integral...)   Dim 9 Déc - 17:14

cedric53 a écrit:
EEdu62 a écrit:
Slider a écrit:



Je vais "juste le passer en 650" avec une petite remise en etat au passage ! Et je garde le 500 qui tourne comme une horloge au cas où...

Tu n'auras plus qu'à indiquer



A améliorer ... un peu vite fait !
cheers

trop fort!!! Laughing Laughing

Allez, promis je vous ferais une petite prepa dans le futur... Pour le moment, je remet la bete au propre avec son 650 en version stock !!!

Des idees de moteurs a cardan ? Pas de harley, quelque chose qui watt encore plus !!!

Merci Eric pour le Slider Inside !!! cheers
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
orangemecanic

avatar

Messages : 1653
Date d'inscription : 10/01/2011
Age : 60
Localisation : Eure et Loir

MessageSujet: Re: Restauration/Modification de mon JZR (integral...)   Lun 10 Déc - 6:33

CX Turbo ? Juste au cas où tu n'aies pas assez chaud ! lol!

Sinon, bon boulot, la base s'y prête bien. Twisted Evil

Pour le cardan 650, Michel devrait pouvoir te renseigner, il a les deux. Wink

A+ Gilles, envieux.
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
serge 60

avatar

Messages : 92
Date d'inscription : 09/06/2011
Age : 75
Localisation : sud de l'Oise

MessageSujet: Re: Restauration/Modification de mon JZR (integral...)   Lun 10 Déc - 16:25

Bonjour Slider

En 650 il n'y a pas de vis de clavetage cardan /arbre de transmission comme pour le 500. C'est mieux les dilatations peuvent jouer plus librement. C'est surement la raison pour laquelle Honda a fait cette modification sur ces derniers modèles. Cette vis rendait solidaire les 2 éléments mais en aucun cas agissait sur le serrage des canelures.

Si changement d'un moteur 500 pour un 650 les pipes d'admission, les carbus et le régulateur entre autres ne sont pas identiques.

Carbus : les éléments internes sont différents (gicleurs,réglages ) implantation en V pour les 650, en U pour les 500.


Régulateur : Celui des 500 est prévu pour un alternateur de 170w, le 650 envoie lui 252 w !


Bras oscillant: S'assurer que le pro-link n'est pas (trop) fatigué. Avec un bras de 500 tu peux toujours monter des amortos au gaz au top actuel. Pour moi je ne vois pas ce que tu peux gagner comme espace entre un bras de 500 ou 650.

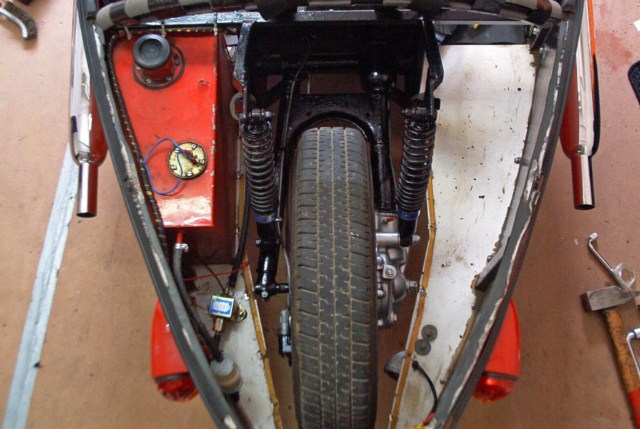

Photos du mien , on voit que l'articulation est placée tout contre le renfort AR






Bon courage
Serge
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
cedric53

avatar

Messages : 492
Date d'inscription : 21/02/2011
Age : 37
Localisation : Mayenne

MessageSujet: Re: Restauration/Modification de mon JZR (integral...)   Lun 10 Déc - 18:27

Le pro-link permet d'avoir le frein arrière a disque c'est tout je pense.

Cèd
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Slider

avatar

Messages : 61
Date d'inscription : 12/07/2012
Age : 39
Localisation : Aisne

MessageSujet: Re: Restauration/Modification de mon JZR (integral...)   Lun 10 Déc - 20:05

Merci Serge pour ces photos et pour tes explications !

J'ai surtout envie d'avoir un arriere moins grossier qu'avec le bras de 500...
A vrai dire, je ne raffolle pas des 2 amortisseurs arrieres.

Coté utilisation, j'ai eu le plaisir d'essayer le JZR de Yann59, et son train arriere m'est apparu beaucoup plus sympa que le mien... (il est sur que le mien n'est pas de toute premiere jeunesse)

De toute facon, je dois modifier mon chassis pour "allonger le cockpit, alors tant qu'a faire, je prefere mettre le bras du 650 avec disque (bien vu Ced !)

Bonne soiree a vous

Revenir en haut Aller en bas
Voir le profil de l'utilisateur
EEdu62

avatar

Messages : 191
Date d'inscription : 22/01/2012
Age : 56
Localisation : CALAIS

MessageSujet: Re: Restauration/Modification de mon JZR (integral...)   Lun 31 Déc - 10:37

Slider a écrit:
Merci Serge pour ces photos et pour tes explications !

J'ai surtout envie d'avoir un arriere moins grossier qu'avec le bras de 500...
A vrai dire, je ne raffolle pas des 2 amortisseurs arrieres.
...............

De toute facon, je dois modifier mon chassis pour "allonger le cockpit, alors tant qu'a faire, je prefere mettre le bras du 650 avec disque (bien vu Ced !)


Salut LUDO, tu nous décris dans un autre POST la trasnformation de la roue de 500 ...

EXIT donc la roue de 650 et le mono amortisseur ?
Question Question Question Question Question Question Question Question Question Question Question Question

Bonne fin d'année à toi et à tous , les heures se décomptent ....

Vivement sur la route en 2013
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Slider

avatar

Messages : 61
Date d'inscription : 12/07/2012
Age : 39
Localisation : Aisne

MessageSujet: Re: Restauration/Modification de mon JZR (integral...)   Lun 31 Déc - 11:56

Bien vu EEdu62 !
Oui, je vais continuer ma modif avec le bras du 500, car le bras de 650 est plus long que celui du 500, et si je reste sur mon idee de base qui est d'agrandir mon cockpit, je vais devoir rallonger tout le chassis du JZR, et pour la ligne globale, je ne trouve pas ca top ! bounce
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Slider

avatar

Messages : 61
Date d'inscription : 12/07/2012
Age : 39
Localisation : Aisne

MessageSujet: Re: Restauration/Modification de mon JZR (integral...)   Dim 13 Jan - 15:38

Salut a tous !

Quelqu'un a-il les references des silent-bloc de triangle avant du jzr ? (au niveau des pivots de triangle)

Si oui, ou puis-je me les procurer ?

En attendant de nouvelles photos, j'ai décidé de totalement fabriquer un nouveau chassis de jzr...



merci d'avance !

Slider
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
EEdu62

avatar

Messages : 191
Date d'inscription : 22/01/2012
Age : 56
Localisation : CALAIS

MessageSujet: Re: Restauration/Modification de mon JZR (integral...)   Dim 13 Jan - 17:59

Bonsoir,

en MP je t'ai envoyé un fichier avec les références pour les pièces issues de voitures (question posée lors de l'achat pour les rotules)
Par contre je ne crois pas que les références s'y trouvent pour le silent bloc,
avec les dimensions on doit pouvoir trouver chez les fournisseurs automobiles
http://www.oreca-store.com/store?global_marques=44402&gclid=CLPr2Zb05bQCFTDMtAodGDAAiQ
ou en fourniture industrielle (certainement moins cher ...)

Bon courage pour la suite,
impatient de voir de nouvelles photos ....
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
pbay.motors

avatar

Messages : 103
Date d'inscription : 19/11/2011

MessageSujet: Re: Restauration/Modification de mon JZR (integral...)   Lun 14 Jan - 12:23

Salut , si tu construis un nouveau chassis , je suis très intéressé de suivre la realisation .
Sur quelles données de voie et d´empattement pars-tu ?
Les côtes que j´avais trouvé pour l´empattement long sont de 2 121 mm et une vie estimée à 1330mm.
Comme il transparait sans doute dans mes messages , je suis plus passionné par la conception et la construction que de rouler .
Bon courage , hasta luego
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Slider

avatar

Messages : 61
Date d'inscription : 12/07/2012
Age : 39
Localisation : Aisne

MessageSujet: Re: Restauration/Modification de mon JZR (integral...)   Jeu 20 Juin - 20:33

ATTENTION !!!


Apres plusieurs mois d'absence sur le Forum... Pour des raisons que certains doivent avoir compris, je m'apprete a revenir en force avec toutes les realisations faites sur mon JZR...

Encore un peu de patience, mais preparez vous, ca va fighter !!!

Slider
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
cedric53

avatar

Messages : 492
Date d'inscription : 21/02/2011
Age : 37
Localisation : Mayenne

MessageSujet: Re: Restauration/Modification de mon JZR (integral...)   Jeu 20 Juin - 20:52

yesss!!
A+

Cèd
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
EEdu62

avatar

Messages : 191
Date d'inscription : 22/01/2012
Age : 56
Localisation : CALAIS

MessageSujet: Re: Restauration/Modification de mon JZR (integral...)   Jeu 20 Juin - 21:03

On est, je suis PLUS qu'impatient !

bouncebouncebouncebouncebouncebouncebouncebouncebouncebouncebounce
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
orangemecanic

avatar

Messages : 1653
Date d'inscription : 10/01/2011
Age : 60
Localisation : Eure et Loir

MessageSujet: Re: Restauration/Modification de mon JZR (integral...)   Ven 21 Juin - 3:48

Ah oui, parce qu'ici, depuis que tu es parti, ça dort.   Crying or Very sad

Des nouvelles, des nouvelles, ...

A+ Gilles, absent aussi.  Embarassed
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
raphy

avatar

Messages : 1150
Date d'inscription : 18/01/2011
Age : 60
Localisation : La farlede

MessageSujet: Re: Restauration/Modification de mon JZR (integral...)   Sam 22 Juin - 15:03

bouncebouncebounce
Fightons figttons
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
EEdu62

avatar

Messages : 191
Date d'inscription : 22/01/2012
Age : 56
Localisation : CALAIS

MessageSujet: Re: Restauration/Modification de mon JZR (integral...)   Sam 22 Juin - 17:25

Dis moi SLIDER
tu te fais désirer
bouncebouncebouncebouncebouncebouncebouncebouncebouncebouncebouncebouncebounce
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Slider

avatar

Messages : 61
Date d'inscription : 12/07/2012
Age : 39
Localisation : Aisne

MessageSujet: Re: Restauration/Modification de mon JZR (integral...)   Lun 24 Juin - 20:36

Tout vient a point a qui sait M'attendre !!!

bounce        Razz
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
jacky

avatar

Messages : 308
Date d'inscription : 09/12/2011
Age : 50
Localisation : loire atlantique

MessageSujet: Re: Restauration/Modification de mon JZR (integral...)   Mer 29 Jan - 22:33

dis donc slider on patiente toujours ou en es tu
jacky!!
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Contenu sponsorisé




MessageSujet: Re: Restauration/Modification de mon JZR (integral...)

Revenir en haut Aller en bas

Restauration/Modification de mon JZR (integral...)
Revenir en haut
Page 2 sur 3Aller à la page : Précédent  1, 2, 3  Suivant
 Sujets similaires
-
» Restauration de vieilles photos
» Modification du corps Lati Yellow
» La modification du contrat de travail
» Modification de statuts SCM
» RESTAURATION D' UN BERLIET SAHARIEN

Permission de ce forum:Vous ne pouvez pas répondre aux sujets dans ce forum
Forum des Tricyclecars :: La caisse à outils-
Sauter vers:
